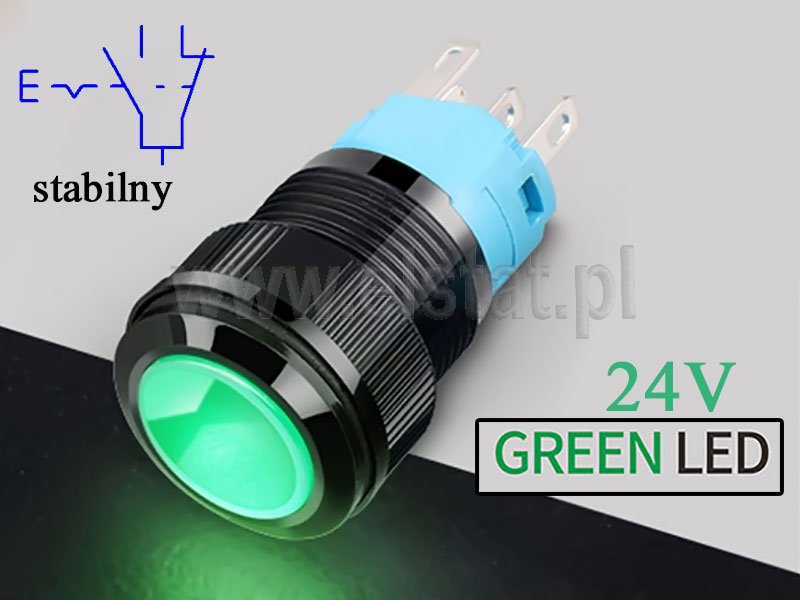

Przycisk bistabilny; plastikowy; zielony LED 9-24V

Przycisk stabilny 24V fi 16 mm; zielony

Zastosowanie plastikowych przycisków o średnicy 16 mm z zieloną diodą LED 24V.

Przełącznik stabilny o średnicy montażowej 16mm. Przełącznik posiada funkcje załącz - wyłącz; (ON-OFF; 0-1). Zielona główka przełącznika posiada podświetlenie diodą LED o szerokim zakresie napięcia zasilania. Diodę zasilamy napięciem 9V; 12V; 15V aż do 24V.

Przełącznik bistabilny; średnica montażowa 16mm; funkcja załącz/wyłącz (0-1). Podświetlenie zieloną diodą LED na napięcie do 24V.

Przełącznik jest przeznaczony do montażu na pulpitach w układach sterowania i układach motoryzacyjnych:

• układy sterowania
• szafy elektryczne
• panele sterujące
• motocykli i samochodów
• kamperów
• łodzi i jachtów

Przełączniki posiadają srebrzone kontakty, do których łączymy przewody elektryczne. Przewody łączymy na kilka sposobów:

1. 1. 1. przylutować ( zachowując odpowiednią temperaturę i czas lutowania),
      2. zastosować konektory 2,8mm,
      3. przeznaczone do tego typu przełącznika gniazdo.

Opis wyprowadzonych przewodów oraz ich kolory przedstawia fotografia.

Ogólne parametry elektryczne przełączników serii LB16 fi 16mm

• Napięcie znamionowe: prąd rezystancyjny 3A 250 V AC;
• Kombinacja sytków: 1NO/1NC; wspólny COM
• Styki: posrebrzane;
• Piny: miedziowane, srebrzone;
• Żywotność elektryczna: 0,2 A/250 V AC, 100,000 razy: 1 A/250 V AC, 50,000 razy; 3 A/250 V AC, 20,000 razy; 5 A/250 V AC, 5,000 razy
• Typ operacji: chwilowy lub zatrzaskowy;
• Forma podłączenia: gniazdo złącza, konektor 2,8mm lub przylutowany przewód - należy zwrócić uwagę na czas i temperaturę lutowania;
• Rezystancja styku: ≤ 50 mΩ;
• Rezystancja izolacji: ≥ 1000 MΩ;
• Rezystancja elektryczna obudowy: 3000 V AC min;

Parametry mechaniczne przełączników serii LB16

• Siła uruchamiająca: około 4 N;
• Moment obrotowy nakrętki: 5-14 N.m;
• Materiał powłoki; przycisk i obudowa: PC oraz PA66;
• Temperatura otoczenia:-25 ℃-+ 55 ℃;
• Skok główki podczas nacisku: 3.1mm;
• Średnica mocowania: ∅ 16.2mm;
• Grubość panelu ≤ 12mm;
• Poziom wodoodporności: IP65; Poziomy ochrony: IK10;
• Żywotność diody LED: 40000 h;
• Żywotność mechaniczna: stabilnego: 100,000 razy;

Specyfikacja przełącznika z czerwoną diodą LED:

• Kolor główki przycisku: zielony
• Napięcie znamionowe LED: 9V; 12V; 15V; 24V;
• Typ przełącznika: zatrzaskowy
• Styk: przełączny NO/NC

Wymiary przełącznika:

• średnica główki z pierścieniem max.: 23,1 mm
• długość gwintu mocującego: 16 mm
• długość konektora podłączenia: 7 mm
• całkowita głębokość montażu: 38 mm
• całkowita długość przycisku: 40,3 mm

Dostawa zawiera:

1 x zielony przycisk   stabilny= bistabilny; LED 24V.
