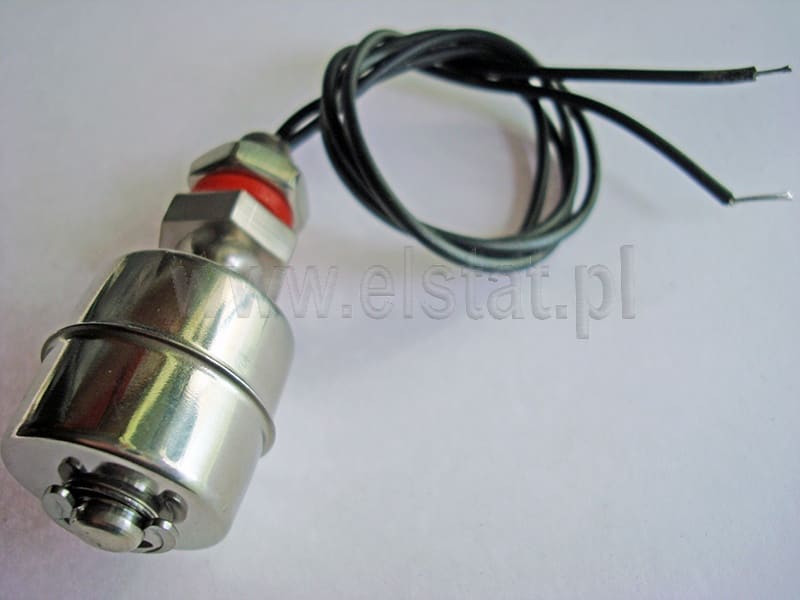

Czujnik pływakowy poziomu cieczy 1 poziom; L= 45mm
Opis
Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego na rozwierny.Wykonane ze stali nierdzewnej z możliwością stosowania w szerokim zakresie temperatur do +125°C.
Wymiary
pionowo montowanej sondy poziomu 45mm
Kontaktronowy czujnik poziomu cieczy posiada szeroką gamę zastosowań, dzięki wodoszczelnej konstrukcji, może być zamocowany tak wewnątrz lub na zewnątrz zbiornika. Łatwy w montażu, dzięki prostej budowie daje gwarancję niezawodności. Czujniki tego typu sygnalizują poziom cieczy, dzięki czemu w odpowiednim czasie ostrzega o ewentualnym jej wycieku, lub przekroczeniu określonergo poziomu.
Dane techniczne:
| Moc znamionowa | 10W |
| Max. napięcie przełączania | 100VDC |
| Max. prąd przełączania: | 0,5A |
| Napięcie przebicia | 220VDC |
| Temperatura pracy | -30 ~ +125°C |
| Długość przewodów | 30cm |
| Materiał | Stal nierdzewna SUS304 |
Uwaga
Konstrukcja
czujnika nie pozwal na podłącznieni
napięcia
sieciowego 230V,
dlatego do zasilania czujników zaleca
się
stosowanie przekaźnika AFR 1 z wbudowanym bezpiecznym
zródłem
napiecia 8VAC lub napięcia
sterowniczego 24V DC.
Zalecamy ! *
W związku z wahaniami napięć w sieci energetycznej (przepięcia) łatwo może dojść do uszkodzenia kontaktronu. Zachęcamy do korzystania z elektronicznych sterowników kontroli poziomu. Sterowniki tego typu dostarczają napięcie bezpieczne ok. 8 V do sondy (styku kontaktronu). Sterownik ma możliwość podłączenia czujnika MIN. oraz MAX. lub tylko jeden z nich. Przekaźnik ma zdolność sterowania dowolnym urządzeniem za pomocą styków. Do styku można podłączyć napięcie 12 V, 24 V czy 230 V oraz każde inne max. do 250 V. Zasilanie elektronicznego sterownika odbywa się napięciem sieci 230 V AC. Symbol naszych przekaźników to; sonda-prk, kod produktu 10290 lub 23843. Można je odszukać w towarach powiązanych lub po kodzie produktu.
Schemat podłączenia sond poziomu do elektronicznego sterownika
* Zalecenie:
Koniecznie każdorazowo przy sterowaniu napięciem stałym ( np. 24VDC) urządzenia w których powstaje samoindukcja - przekaźniki, zawory, cewki, itp- należy stosować układy antyprzepięciowe, minimum diody.
|
Schemat z diodą dla
napięcia
DC
Zabezpieczenie zwykłą diodą UWAGA ! Podłączenie diody przeciwnie spolaryzowanej-ważne. |
Schemat z warystorem dla
napięćia
AC
Zabezpieczenie warystorem UWAGA ! Podłączenie dla pradu DC lub AC |
|---|
Czujniki mają w pływaku umocowany magnes, który unosząc się powoduje zwieranie lub rozwieranie styku przełącznika kontaktronowego. Dzięki temu czujniki mogą pracować jako NC normalnie zamknięte lub NO - normalnie otwarte czyli włączanie lub wyłączanie. Zmianę trybu pracy uzyskujemy przez obrócenie pływaka o 180°
