Czujnik kontaktronowy do siłownika; D-Z73; styk NO

Opis magnetycznego czujnika położenia tłoka  D-Z73.

Przełącznik magnetyczny D-Z73. Czujnik do zaworów elektromagnetycznych. pneumatycznych, hydraulicznych. Przełącznik kontaktronowy - prąd obciążenia 100mA

Czujnik zbliżeniowy D-Z73 to czujnik połączony poprzez kształtowanie i uszczelnianie magnetycznej rurki kontaktronowej z przewodami. Przełączenie nastąpi, gdy obiekt magnetyczny ( magnes) znajduje się w pobliżu.

Czujnik zbliżeniowy do  siłowników pneumatycznych; powietrznych; hydraulicznych; elektrycznych i innych.

Gdzie stosujemy czujniki położenia tłoka siłownika?

Kontaktronowy czujnik położenia D-Z73, używany jako czujnik tłoka siłownika pneumatycznego oraz hydraulicznego.

Magnetyczne wyłączniki kontaktronowe służą do kontroli pozycji siłowników.

Jest zwykle używany jako czujnik pozycji, szeroko stosowany w przyrządach pomiarowych.

Spotkamy go również w zautomatyzowanym sprzęcie biurowym, artykułach gospodarstwa domowego, a także w  sprzęcie ochronnym.

Działanie czujnik magnetycznego położenia tłoka .

Czujniki położenia tłoka wykorzystują do załączenia styku pola magnetyczne. Wyłącznik magnetyczny do siłowników typu D-Z73, zasilany jest napięciem 5 V do 240 V DC lub AC.  Zmieniająca się pozycja tłoka siłownika uruchamia czujnik. Sygnalizacja pracy styku jest za pomocą diody LED zamontowanej na górnej części czujnika.  Poprawna praca diody LED wymaga odpowiedniego podłączenia zasilania. Należy zwrócić uwagę na bieguny zasilania.

Parametry czujnika pola magnetycznego do sygnalizacji tłoka; typ D-Z73:

    - napięcie max. 24-100 V AC/DC
    - max. prąd styku: 0,1 A (100 mA)
    - rodzaj styku: NO (normalnie otwarte)
    - sygnalizacja pracy: dioda LED jest mocowana na górze
    - montaż: prosty
    - kabel przyłączeniowy: kabel w osłonie izolacyjnej z winylu olejoodpornego,
    - średnica zewnętrzna kabla: Ø 2.5 mm
    - przekrój żyły: 0.2 mm²
    - kabel: 2-żyłowy (brązowy, niebieski)

Wymiary czujnika do siłowników; D-Z73:

• Długość całkowita: 30,5 mm
• Szerokość czujnika: 6,6 mm
• Wysokość: czujnika: 5,5 mm
• Odległość kontaktronu od czoła: 12,5 mm
• Długość kabla: ok. 1,5 m

Wymiary czujnika stosowanego przy pozycjonowaniu siłowników

D-Z73 czujnik magnetyczny do siłownika pneumatycznego; magnetyczny wyłącznik kontaktronowy

24 V-100 V DC lub AC

Cechy czujnika:

• 100% nowy i wysokiej jakości
• Używany do siłowników pneumatyczny typu: CDA2, CE2, CP95, CD02, CDL1, CDLS, CDNA, CNS, CDS1, CXS, CY1R/H, CY3B/ 3R, HDNB, MB1, KGPH/Q/F/L/S, HL2B, HLGP, MDB, HY1C/G/H, HGZR, RSA
• Ten czujnik magnetyczny ma dużą tolerancję na przeciążenie
• Wysoka czułość i stabilna wydajność
• Czujnik magnetyczny przełącznik kontaktronowy jest łatwy do podłączenia i użytkowania

Układy przepięciowe do ochrony czujnika położenia tłoka w siłownikach stosujemy:

1. przy długości kabla powyżej 5 m
2. gdy sterujesz elementami indukcyjnymi
3. gdy używa dużego prądu

Uniwersalne zabezpieczenie od przepięć dla czujników położenia D-Z73

Jak podłączyć Z-D73; czujnik tłoka w siłownikach?

Podłączenia dokonasz za pomocą dwóch przewodów. Czujnik kontaktronowy tłoka z należycie dołączonym biegunem zasilania umożliwia dobre działanie diody LED osadzonej na stałe na górze czujnika.

Kolory przewodów zastosowane w czujniku przedstawione są poniżej.

    przewód brązowy: plus zasilania (+)
    przewód niebieski: minus zasilania (-)

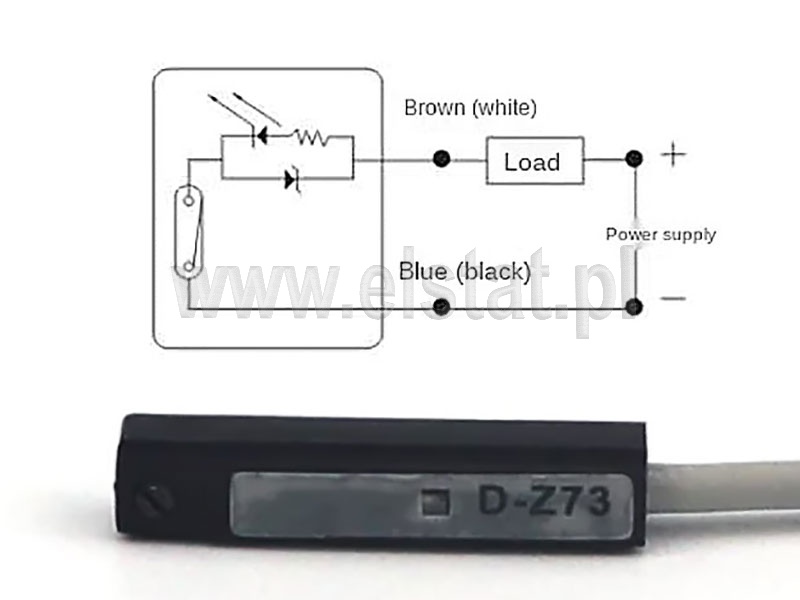

Schemat podłączenia kablem 2-przewodowym wg nowych oznaczeń

Specyfikacja:

• Modelu: D-Z73
• Styk przełącznika: SPST normalnie typ otwarty
• Przełącznik magnetyczny typ: kontaktronowy
• Napięcie robocze: 5-100 V DC/AC
• Prąd przełączania: 40mA dla 24V
• Moc: 10 W
• Wewnętrzny pobór prądu: brak
• Spadek napięcia resztkowego: 2.5 V
• Prąd upływowy: nie
• Lampka kontrolna: czerwona dioda LED
• Częstotliwość przełączania: 200Hz
• Odporność na uderzenia: 30G
• Waga: około 17g/0.6 uncji

Obudowa czujnika pola magnetycznego

Obudowa czujnika D-Z73 wykonana jest z tworzywa. Trwała konstrukcja jest przystosowana do montażu na siłownikach. Czujnik zbliżeniowy D_Z73 to ukształtowana i uszczelniona magnetyczna rurka kontaktronowa z przewodami. Czujnik zbliżeniowy do detekcji położenia ma wizualną sygnalizację pracy.

•  Materiał: ABS i żywica epoksydowa
• Prosta instalacja i regulacja
• Mocowanie na siłowniku
• Brak zapotrzebowania na energię w trybie gotowości
• Hermetycznie zamknięta konstrukcja i długa żywotność

Sposób montażu D-Z73 - czujnika magnetycznego do siłowników

Przeznaczenie czujnika do siłowników hydraulicznych

wykrywania pozycji i ograniczenia
przełącznik systemu bezpieczeństwa
przełącznik do drzwi
Maksymalna moc kontaktu: 10 W
Maksymalne napięcie przełączania: 100 V AC lub 24 V DC
Maksymalny prąd przełączania: 0,4 A dla 24 V DC
Min. Napięcie przebicia: 100 V DC
Maksymalny prąd przenoszenia: 40 mA dla 24 V DC
Maksymalna rezystancja styku: 100 mΩ
Czas zwolnienia: 0.4 ms max
Czas działania: 1.0 ms max
Średnica: 5.6mm
Długość kabla: około 150 cm

Tabela porównawcza czujnika D-Z73 z czujnikami stosowanych przy pozycjonowaniu siłowników

Zawartość opakowania:

1 x magnetyczny czujnik zbliżeniowy do siłowników typ D-Z73
