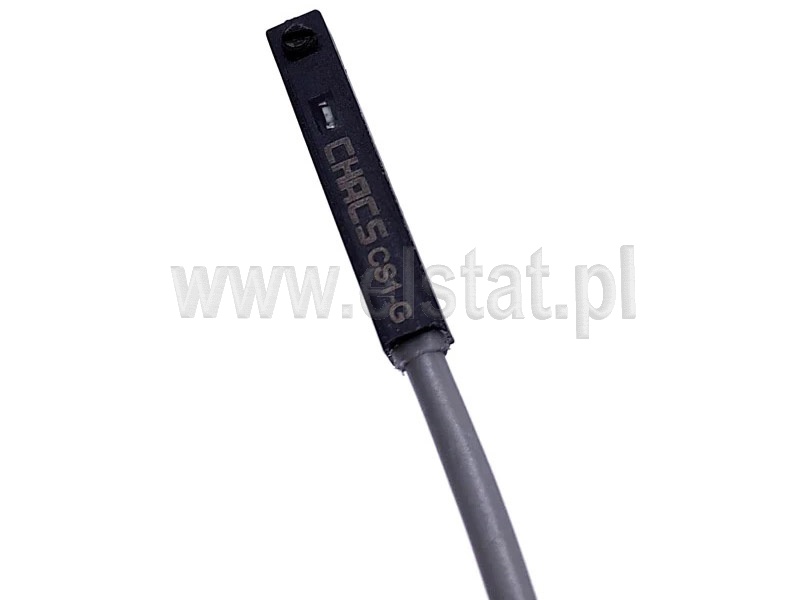

Czujnik położenia tłoka siłownika CS1-G

Czujnik magnetyczny do siłowników pneumatycznych; CS1-G; styk NO; 240 V; 0,1 A

Czujnik położenia tłoka siłownika CS1-G to magnetyczny wyłącznik kontaktronowy.   2-przewody czujnik zbliżeniowy do siłowników pneumatyczny, powietrznych, elektrycznych i hydraulicznych. Kontaktron, który stanowi element stykowy czujnika położenia tłoka zadziała, gdy  znajdzie się w polu magnesu. Czujniki na swojej głowicy mają diody LED. Sygnalizacja jest widoczna z większej odległości. Czujnik zbliżeniowy ma zastosowanie przy kontroli położenia tłoka w siłownikach pneumatyczny, hydraulicznych i innych. Kontaktronowy czujnik zbliżeniowy CS1-G to czujnik magnetyczny, styku z przewodami. Połączony jest poprzez kształtowanie i uszczelnianie rurki kontaktronowej. Magnetyczne wyłączniki do kontroli położenia tłoka siłownika, w wersji 2-przewodowej mają kontaktron ze stykiem NO. Czujnik posiada kabel zatopiony w obudowie.

Zastosowanie czujnika magnetycznego CS1-G do siłowników

Kontaktronowy czujnik położenia używany jest jako czujnik położenia tłoka. Szeroko stosowany w przyrządach pomiarowych, sprzęcie biurowym oraz gospodarstwa domowego, bezpieczeństwie i wyposażeniu ochronnym sprzętu transportowego.

Parametry czujnika magnetycznego do siłowników typ CS1-G:

• napięcie max. 5-240 V AC/DC
• max. prąd styku: 0,1 A (100 mA)
• rodzaj styku: NO (normalnie otwarte)
• sygnalizacja pracy: dioda LED
• montaż: prosty
• Kabel przyłączeniowy: kabel w osłonie izolacyjnej z winylu olejoodpornego,
• średnica zewnętrzna kabla: Ø 3.4 mm
• przekrój żyły: 0.2 mm²
• kabel: 2-żyłowy (brązowy, niebieski)

Najważniejsze cechy czujnika magnetycznego do siłowników:

• Wysoka klasa izolacji: IP67
• Duża wytrzymałość
• Połączenie elektryczne: 2-przewodowe
• Wysoka częstotliwość przełączania
• Długa żywotność
• Prosty montaż imbusem lub śrubokrętem

Tabela porównawcza czujnika CS1-G z czujnikami stosowanych przy pozycjonowaniu siłowników

CS1-G czujnik magnetyczny do siłownika pneumatycznego; magnetyczny wyłącznik kontaktronowy

5 V - 240 V DC lub AC

Cechy czujnika magnetycznego do siłowników:

100% nowy i wysokiej jakości
Używany do siłowników pneumatycznych MAL/MA/CDJ2B
Wysoka czułość i stabilna wydajność
Magnetyczny przełącznik kontaktronowy położenia tłoka jest łatwy do podłączenia i użytkowania

Wymiary czujnika kontaktronowego do siłowników CS1-G:

• Długość całkowita: 25,5 mm
• Szerokość czujnika: 4 mm
• Wysokość: czujnika: 4 mm
• Odległość kontaktronu od czoła: 13 mm
• Długość kabla: ok. 1,5 m

Zasada działania kontaktronu magnetycznego

Czujniki  magnetyczne wykorzystują do załączenia styku siłę pola magnetycznego. Magnetyczny wyłącznik kontaktronowy CS1-G może być zasilany napięciem od 5 V do 240 V DC lub AC. Zmieniające się położenie tłoka siłownika z zamocowanym magnesem uruchamia styk czujnika. Jeżeli znajdzie się w strefie kontrolowanej włączy styp zmieniając informację o działaniu. Znajdująca się wewnątrz czujnika dioda sygnalizacyjna wymaga odpowiedniej polaryzacji. Podczas podłączenie należy zwrócić uwagę na biegunowość łączenia czujnika.

Sposób zabezpieczania styków czujnika magnetycznego:

Czujniki położenia kontaktronowe serii CS1-G nie posiadają z wewnętrznych układów ochrony styków. Do zabezpieczenia styku przed zniszczeniem, w wyniku przepięć, należy zastosować układ przepięciowy. Można wykorzystać gotowe układy lub posłużyć się prostymi podstawowymi rozwiązania.  Ochronę styków należy stosować możliwie najbliżej czujnika położenia. Odległość między czujnikiem a układem antyprzepięciowy powinna wynosić najwyżej 1 m. Wszelkiego typu cewki zaworów w najprostszy sposób musimy zabezpieczyć diodą prostowniczą lub diodami Zenera. W przeciwnym razie, z powodu ciągłego uaktywniania, skraca się okres trwałości czujnika położenia.

Zabezpieczenie czujnika magnetycznego stosujemy w następujących przypadkach:

• gdy długość kabla wynosi powyżej 5 m
• jeżeli stosujesz elementy indukcyjne
• gdy używa się sterownika PLC o dużym poborze prądu

Schemat podłączenia 2-przewodowgo czujnika położenia tłoka siłownika.

Do podłączenia kontaktronowego czujnika wystarczą dwa przewody. Prawidłowo dołączone zasilanie zgodne z wyznaczoną biegunowością gwarantuje działanie sygnalizacji diody LED.

• brązowy plus (+)
• niebieski minus (-)
• oznaczenia przewodów wg nowej normy

Kabel 2-przewodowy wg starych i nowych oznaczeń

Specyfikacja czujnika położenia tłoka CS1-G

• Model: CS1-G
• Styk czujnika: SPST normalnie otwarty
• Przełącznik magnetyczny typ: kontaktronowy
• Napięcie robocze: 5-240 V DC/AC
• Prąd przełączania: 100 mA
• Moc: 10 W
• Wewnętrzny pobór prądu: brak
• Spadek napięcia resztkowego: 2.5 V
• Prąd upływowy: nie
• Lampka kontrolna: czerwona dioda LED
• Częstotliwość przełączania: 200 Hz
• Odporność na uderzenia: 30 G
• Waga: około 17 g / 0,6 uncji


Zawartość opakowania:

1 x czujnik położenia tłoka, kontaktronowy
